Wsporniki końcowe
Wykonane z aluminium wsporniki końcowe wałków prowadzących zapewniają stabilne i precyzyjne zamocowanie, stanowiąc balans pomiędzy sztywnością a niską masą, co czyni je odpowiednim wyborem do układów o wysokiej dynamice i ograniczonej masie własnej.
ITA

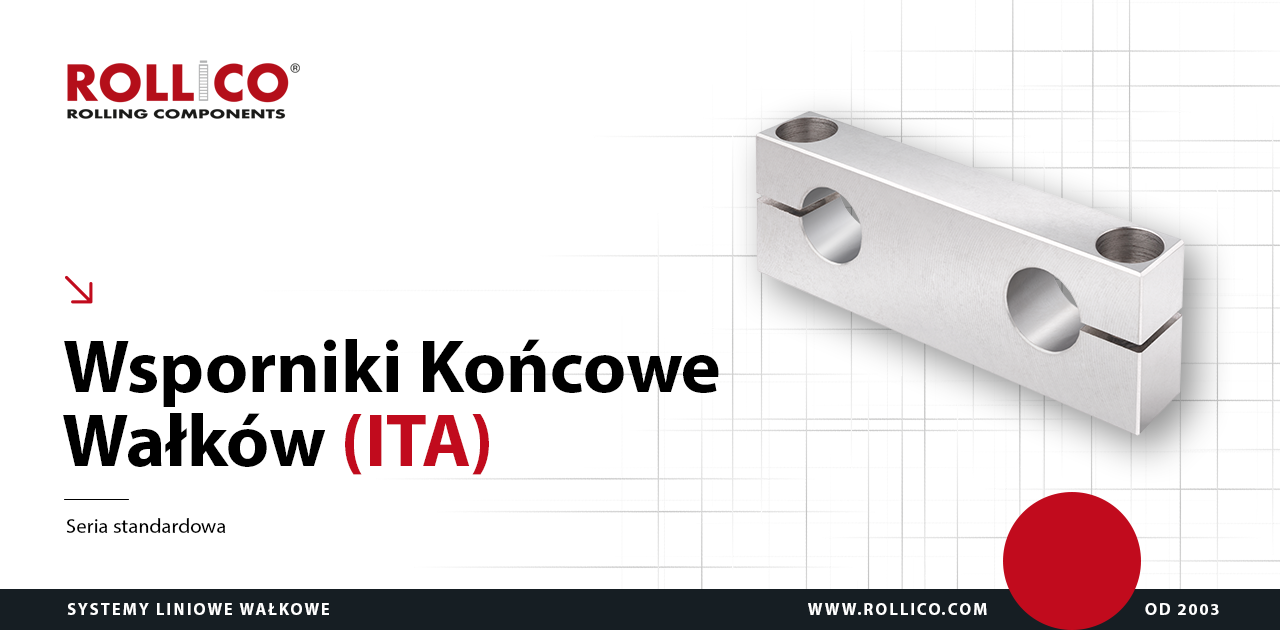

Wsporniki końcowe typu ITA (seria podwójna stała)

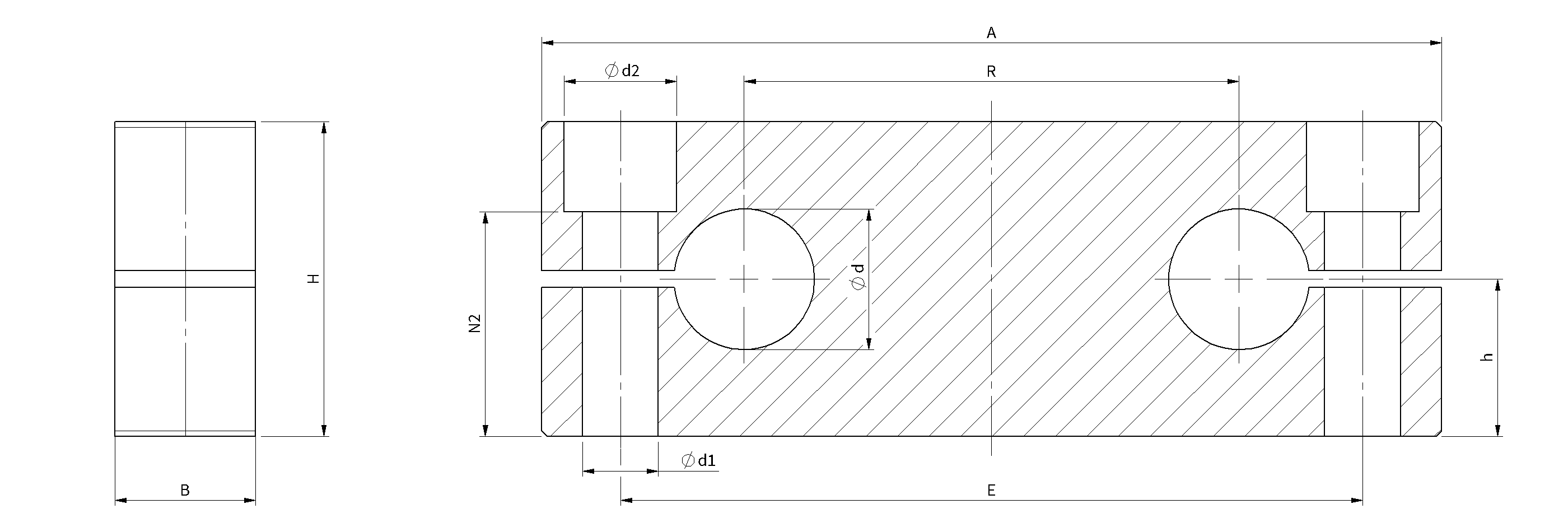

Rysunek techniczny wspornika końcowego typu ITA
Tabela wymiarów wspornika końcowego typu ITA
|
Typ
|
Ød
|
A
|
B
|
H
|
h
±0,015 |
R
±0,02 |
E
|
Ød1
|
Ød2
|
N2
|
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
ITA-08
|
8
|
65
|
12
|
23
|
12,5
|
32
|
52
|
5,5
|
10
|
16,6
|
0,04
|
|
ITA-12
|
12
|
85
|
14
|
32
|
18
|
42
|
70
|
6,6
|
11
|
23,5
|
0,09
|
|
ITA-16
|
16
|
100
|
18
|
36
|
20
|
54
|
82
|
9
|
15
|
26,5
|
0,14
|
|
ITA-20
|
20
|
130
|
20
|
46
|
25
|
72
|
108
|
11
|
18
|
32,5
|
0,26
|
|
ITA-25
|
25
|
160
|
25
|
56
|
30
|
88
|
132
|
13,5
|
20
|
40
|
0,47
|
|
ITA-30
|
30
|
180
|
25
|
64
|
35
|
96
|
150
|
13,5
|
20
|
48
|
0,63
|
|
ITA-40
|
40
|
230
|
30
|
80
|
44
|
122
|
190
|
17,5
|
26
|
59
|
1,1
|
|
ITA-50
|
50
|
280
|
30
|
96
|
52
|
152
|
240
|
17,5
|
26
|
75
|
1,65
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||
AlAluminium
