Wsporniki końcowe
Wykonane z aluminium wsporniki końcowe wałków prowadzących zapewniają stabilne i precyzyjne zamocowanie, stanowiąc balans pomiędzy sztywnością a niską masą, co czyni je odpowiednim wyborem do układów o wysokiej dynamice i ograniczonej masie własnej.
IGWK

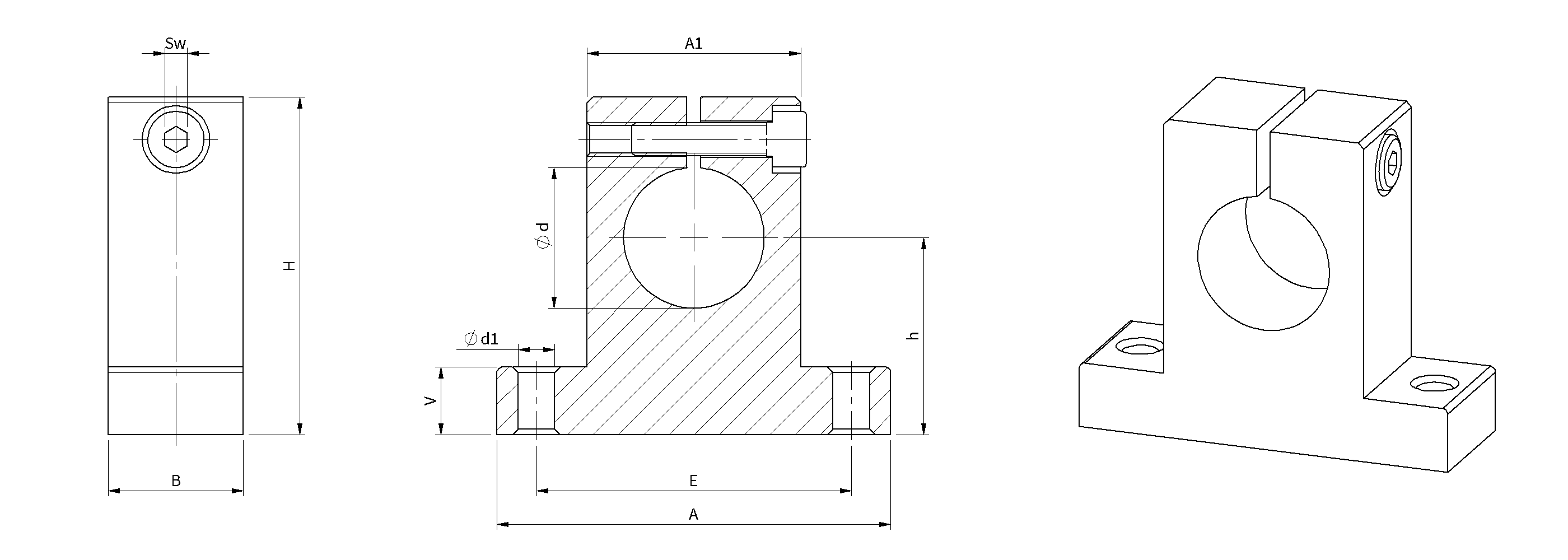

Rysunek techniczny wspornika końcowego typu IGWK
Tabela wymiarów wspornika końcowego typu IGWK
|
Typ
|
Ød
|
H
|
h
±0,02 |
A
|
A1
|
B
|
E
±0,15 |
Ød1
|
V
|
SW
|
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
IGWK-08
|
8
|
32,8
|
20
|
42
|
18
|
14
|
32
|
5,5
|
6,0
|
3
|
0,024
|
|
IGWK-10
|
10
|
32,8
|
20
|
42
|
18
|
14
|
32
|
5,5
|
6,0
|
3
|
0,024
|
|
IGWK-12
|
12
|
37,5
|
23
|
42
|
20
|
14
|
32
|
5,5
|
6,0
|
3
|
0,03
|
|
IGWK-16
|
16
|
44
|
27
|
48
|
25
|
16
|
38
|
5,5
|
8,0
|
3
|
0,04
|
|
IGWK-20
|
20
|
51
|
31
|
60
|
30
|
20
|
45
|
6,6
|
10,0
|
4
|
0,07
|
|
IGWK-25
|
25
|
60
|
35
|
70
|
38
|
24
|
56
|
6,6
|
12,0
|
5
|
0,13
|
|
IGWK-30
|
30
|
70
|
42
|
84
|
44
|
28
|
64
|
9,0
|
12,0
|
5
|
0,18
|
|
IGWK-35
|
35
|
82
|
50
|
98
|
50
|
32
|
74
|
11,0
|
16,0
|
6
|
0,27
|
|
IGWK-40
|
40
|
96
|
60
|
114
|
60
|
36
|
90
|
11,0
|
15,0
|
6
|
0,42
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||
AlAluminium
