Wsporniki końcowe
Wykonane z aluminium wsporniki końcowe wałków prowadzących zapewniają stabilne i precyzyjne zamocowanie, stanowiąc balans pomiędzy sztywnością a niską masą, co czyni je odpowiednim wyborem do układów o wysokiej dynamice i ograniczonej masie własnej.
IGWN

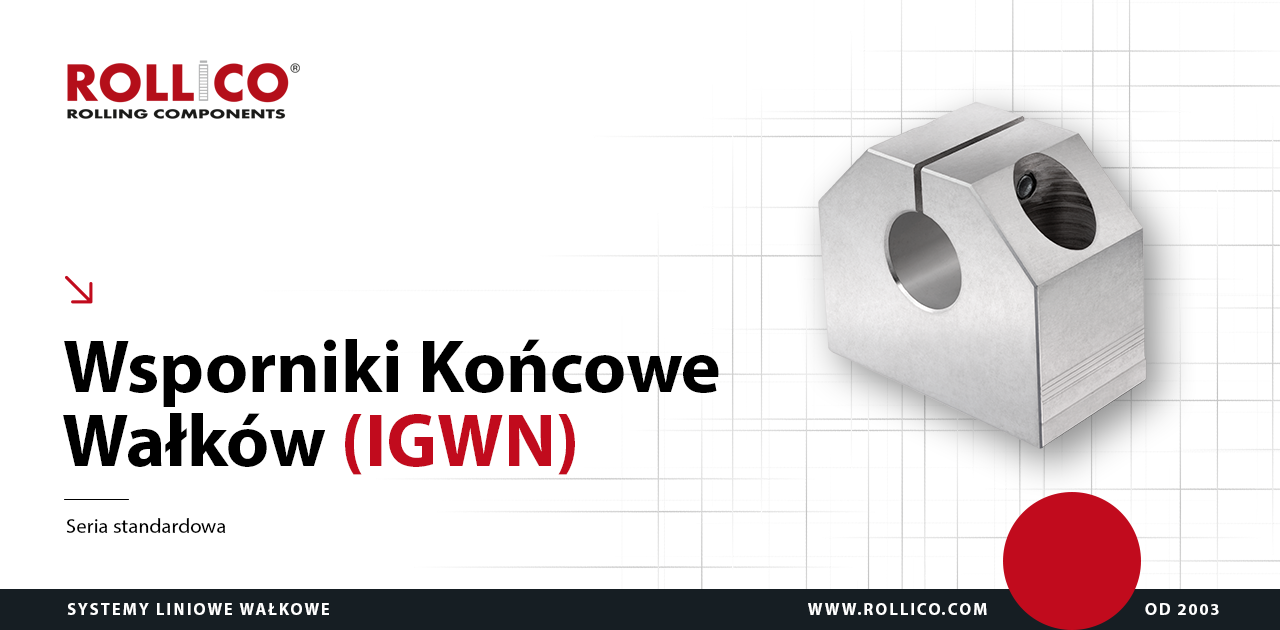

Wsporniki końcowe typu IGWN

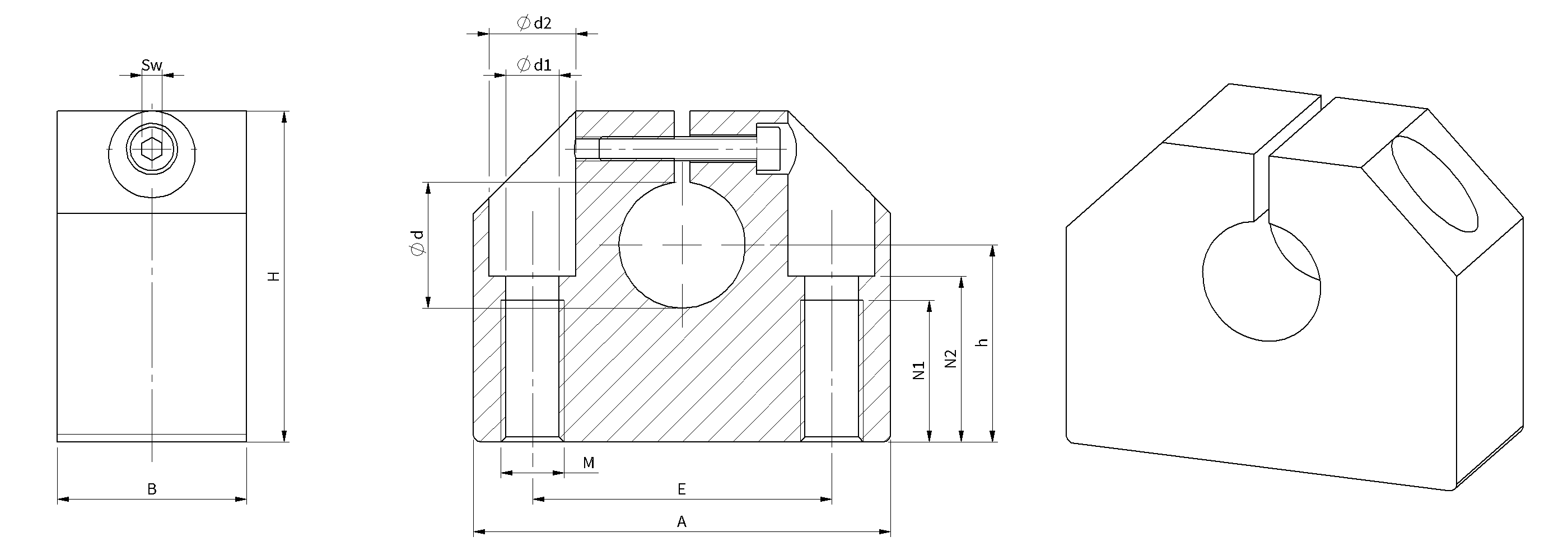

Rysunek techniczny wspornika końcowego typu IGWN
Tabela wymiarów wspornika końcowego typu IGWN
|
Typ
|
Ød
|
A
|
B
|
H
|
h
±0,02 |
E
±0,12 |
Ød1
|
Ød2
|
M
|
N1
|
N2
|
SW
|
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IGWN-08
|
8
|
32
|
18
|
28
|
15
|
22
|
3,3
|
6
|
M4
|
9
|
13,0
|
2,5
|
0,04
|
|
IGWN-12
|
12
|
43
|
20
|
35
|
20
|
30
|
5,2
|
10
|
M6
|
13
|
16,5
|
3
|
0,10
|
|
IGWN-16
|
16
|
53
|
24
|
42
|
25
|
38
|
6,8
|
11
|
M8
|
18
|
21,0
|
4
|
0,15
|
|
IGWN-20
|
20
|
60
|
30
|
50
|
30
|
42
|
8,6
|
15
|
M10
|
22
|
25,0
|
5
|
0,23
|
|
IGWN-25
|
25
|
78
|
38
|
60
|
35
|
56
|
10,3
|
18
|
M12
|
26
|
30,0
|
6
|
0,41
|
|
IGWN-30
|
30
|
87
|
40
|
70
|
40
|
64
|
10,3
|
18
|
M12
|
26
|
34,0
|
6
|
0,53
|
|
IGWN-40
|
40
|
108
|
48
|
90
|
50
|
82
|
14,25
|
20
|
M16
|
34
|
44,0
|
8
|
0,99
|
|
IGWN-50
|
50
|
132
|
58
|
105
|
60
|
100
|
17,5
|
26
|
M20
|
43
|
49,0
|
10
|
1,25
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||||
AlAluminium
