Obudowy łożyskowe
Obudowy tulei łożyskowych to solidna baza dla precyzyjnego prowadzenia. Ich zastosowanie upraszcza proces projektowania i montażu systemów liniowych, redukuje czas serwisowania i zwiększa powtarzalność działania.
IFG

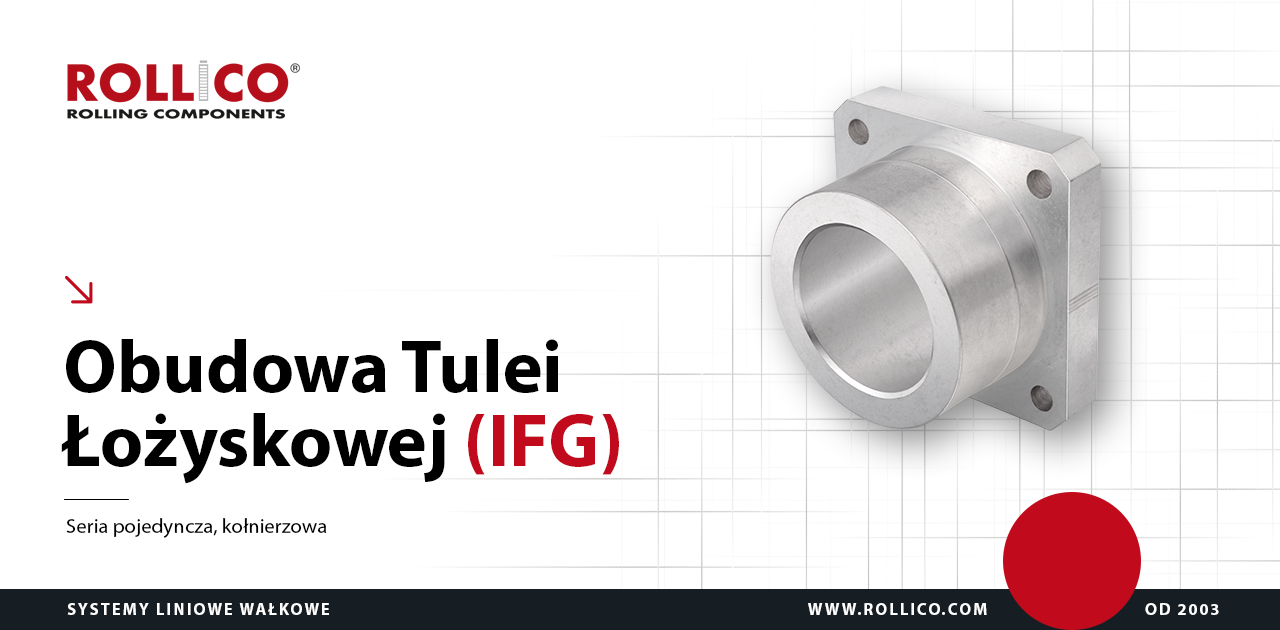

Obudowy tulei łożyskowych typu IFG (obudowa pojedyncza kołnierzowa)

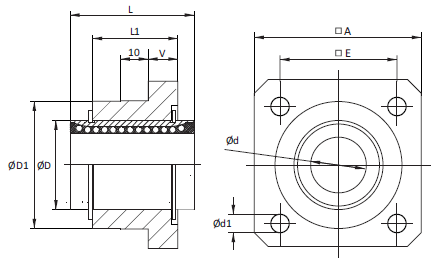

Rysunek techniczny obudowy łożyskowej typu IFG
Uwaga! Na rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Tabela wymiarów obudowy łożyskowej typu IFG
|
Typ
|
Ød
|
ØD
|
ØD1
g7 |
A
|
L
|
L1
|
E
|
V
|
Ød1
|
Masa*
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|
|
IFG-12
|
12
|
22
|
32
|
40
|
32
|
22
|
30
|
6
|
5,5
|
0,12
|
|
IFG-16
|
16
|
26
|
38
|
50
|
36
|
24
|
35
|
8
|
5,5
|
0,17
|
|
IFG-20
|
20
|
32
|
46
|
60
|
45
|
30
|
42
|
10
|
6,6
|
0,33
|
|
IFG-25
|
25
|
40
|
58
|
70
|
58
|
42
|
54
|
12
|
6,6
|
0,68
|
|
IFG-30
|
30
|
47
|
66
|
80
|
68
|
50
|
60
|
14
|
9
|
1,03
|
|
IFG-40
|
40
|
62
|
90
|
100
|
80
|
59
|
78
|
16
|
11
|
2,00
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. Śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980 Nośność zgodnie ze specyfikacją łożyska. Otwór smarujący M8x1. Pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472. * Masa obudowy wraz z łożyskiem |
||||||||||
Sposób oznaczania
|
Obudowa
|
IFG
|
20
|
|
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar |
|
Obudowa z łożyskiem
|
IFG
|
20
|
LME_UU
|
V |
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Łożysko liniowe (zgodnie z życzeniem klienta): LME_UU, SBE_UU, SPM_WW |
||||
| Dodatkowe zgarniacze czołowe | ||||
AlAluminium
