Obudowy łożyskowe
Obudowy tulei łożyskowych to solidna baza dla precyzyjnego prowadzenia. Ich zastosowanie upraszcza proces projektowania i montażu systemów liniowych, redukuje czas serwisowania i zwiększa powtarzalność działania.
IQSG

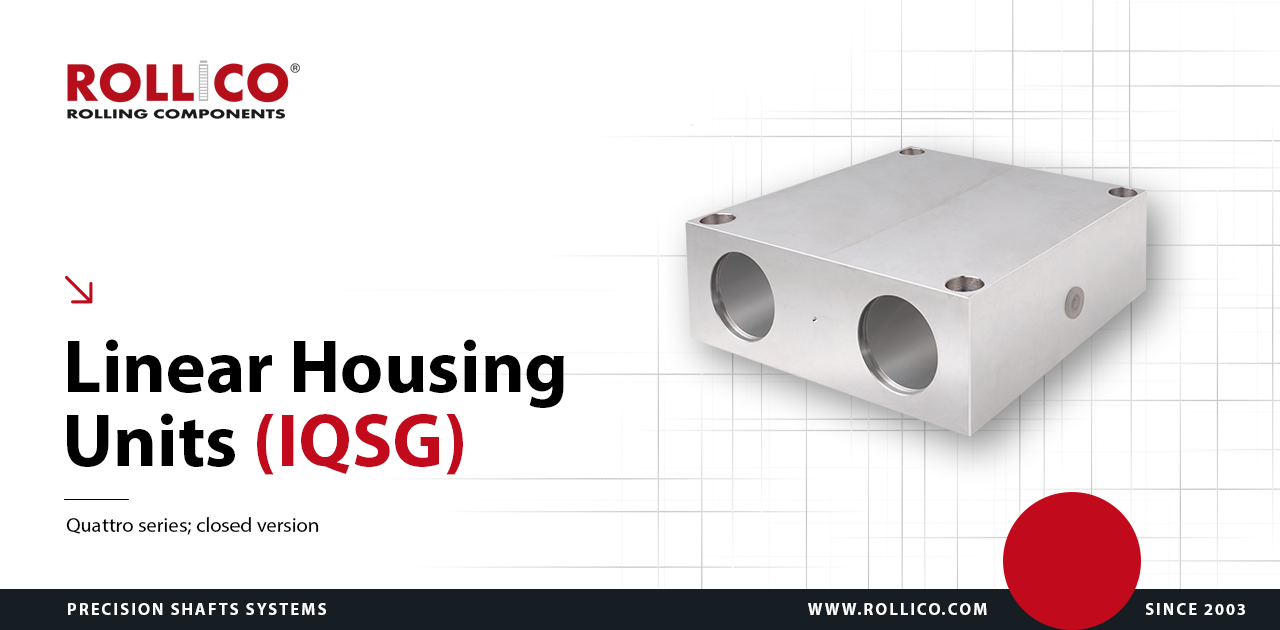

Obudowy tulei łożyskowych typu IQSG (obudowa poczwórna zamknięta)

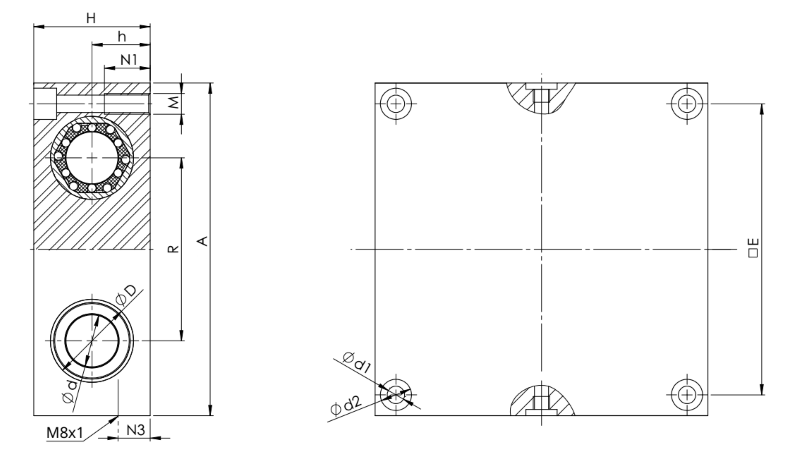

Rysunek techniczny obudowy łożyskowej typu IQSG
Uwaga! Na rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku.
Tabela wymiarów obudowy łożyskowej typu IQSG
|
Typ
|
Ød
|
ØD
|
H
|
h
±0,02 |
A
|
R
±0,02 |
E
|
N1
|
N3
|
Ød1
|
Ød2
|
M
|
Masa*
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IQSG-08
|
8
|
16
|
23
|
11,5
|
65
|
32
|
55
|
11
|
19,5
|
4,2
|
8
|
M5
|
0,18
|
|
IQSG-12
|
12
|
22
|
32
|
16
|
85
|
42
|
73
|
13
|
27
|
5,2
|
10
|
M6
|
0,45
|
|
IQSG-16
|
16
|
26
|
36
|
18
|
100
|
54
|
88
|
13
|
31
|
5,2
|
10
|
M6
|
0,63
|
|
IQSG-20
|
20
|
32
|
46
|
23
|
130
|
72
|
115
|
18
|
39
|
6,8
|
11
|
M8
|
1,45
|
|
IQSG-25
|
25
|
40
|
56
|
28
|
160
|
88
|
140
|
22
|
48
|
8,6
|
15
|
M10
|
2,65
|
|
IQSG-30
|
30
|
47
|
64
|
32
|
180
|
96
|
158
|
26
|
55
|
10,3
|
18
|
M12
|
3,7
|
|
IQSG-40
|
40
|
62
|
80
|
40
|
230
|
122
|
202
|
34
|
71
|
14
|
20
|
M16
|
7,3
|
|
IQSG-50
|
50
|
75
|
96
|
48
|
280
|
152
|
250
|
34
|
86
|
14
|
20
|
M16
|
13
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. Śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980 Nośność zgodnie ze specyfikacją łożyska. Otwór smarujący M8x1. Pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472. * Masa obudowy wraz z łożyskiem |
|||||||||||||
Sposób oznaczania
|
Obudowa
|
IQSG
|
20
|
|
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar |
|
Obudowa z łożyskiem
|
IQSG
|
20
|
LME_UU
|
V |
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Łożysko liniowe (zgodnie z życzeniem klienta): LME_UU, SBE_UU, SPM_WW |
||||
| Dodatkowe łożyska czołowe | ||||
AlAluminium
