Obudowy łożyskowe
Obudowy tulei łożyskowych to solidna baza dla precyzyjnego prowadzenia. Ich zastosowanie upraszcza proces projektowania i montażu systemów liniowych, redukuje czas serwisowania i zwiększa powtarzalność działania.
ITFG

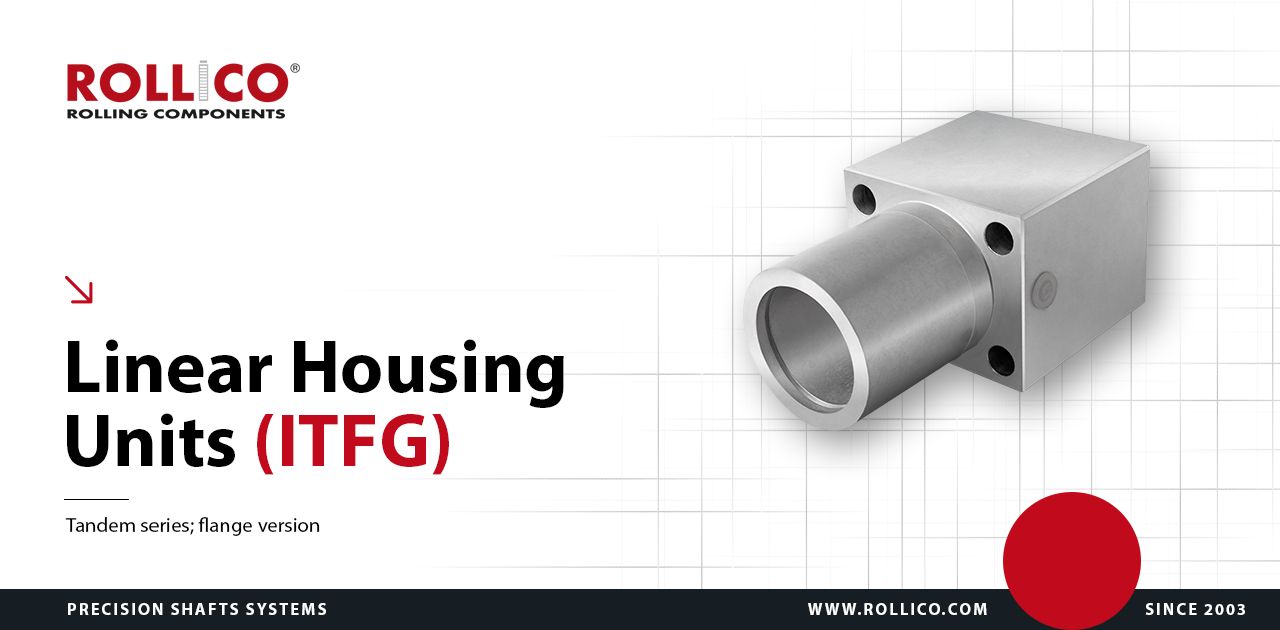

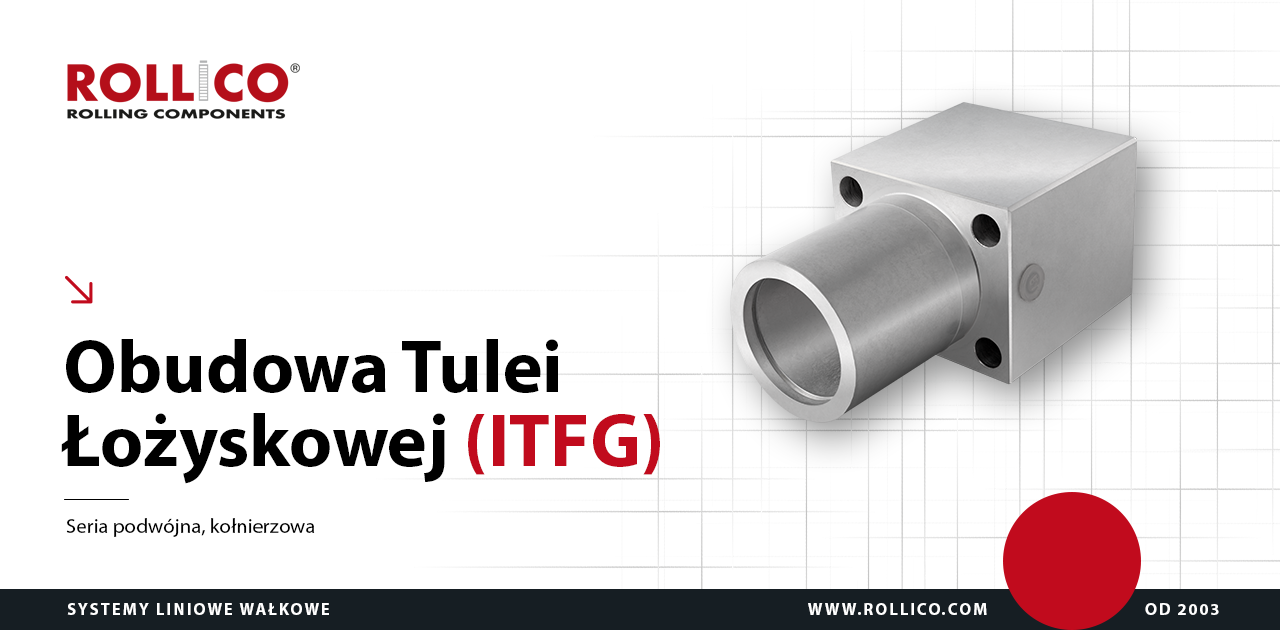

Obudowy tulei łożyskowych typu ITFG (obudowa podwójna kołnierzowa)
Rysunek techniczny obudowy łożyskowej typu ITFG
Uwaga! Na rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Tabela wymiarów obudowy łożyskowej typu ITFG
|
Typ
|
Ød
|
ØD1
|
ØD2
g7 |
ØD3
-0,20 -0,50 |
A
|
B
|
E1
±0,25 |
E2
±0,25 |
E3
|
E4
|
L
|
L1
|
Ød1
|
M
|
N1
|
Masa*
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ITFG-12
|
12
|
22
|
30
|
30
|
42
|
34
|
32
|
24
|
19
|
36
|
76
|
46
|
5,3
|
M6
|
13
|
0,20
|
|
ITFG-16
|
16
|
26
|
35
|
35
|
50
|
40
|
38
|
28
|
22
|
40
|
84
|
50
|
6,6
|
M8
|
18
|
0,32
|
|
ITFG-20
|
20
|
32
|
42
|
42
|
60
|
50
|
45
|
35
|
27
|
50
|
104
|
60
|
8,4
|
M10
|
22
|
0,55
|
|
ITFG-25
|
25
|
40
|
52
|
52
|
74
|
60
|
56
|
42
|
32
|
63
|
130
|
73
|
10,5
|
M12
|
26
|
1,17
|
|
ITFG-30
|
30
|
47
|
61
|
61
|
84
|
70
|
64
|
50
|
37
|
74
|
152
|
82
|
13,5
|
M16
|
34
|
1,50
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. Śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980 Nośność zgodnie ze specyfikacją łożyska. Otwór smarujący M8x1. Pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472. * Masa obudowy wraz z łożyskiem |
||||||||||||||||
Sposób oznaczania
|
Obudowa
|
ITFG
|
20
|
|
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar |
|
Obudowa z łożyskiem
|
ITFG
|
20
|
LME_UU
|
V |
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Łożysko liniowe (zgodnie z życzeniem klienta): LME_UU, SBE_UU, SPM_WW |
||||
| Dodatkowe zgarniacze czołowe | ||||
AlAluminium
