Kątowe koszyki łożyskowe wałeczkowe




Opis:

  • Wykonane z mosiądzu i elementów stalowych.
  • Temperatura pracy do 150°C.
  • Mają zastosowanie między innymi w prowadnicach liniowych kątowych.
  • Koszyki VSF budowane są ściśle pod kątem wymagań klienta. W tabeli podano jedynie dane przykładowe.

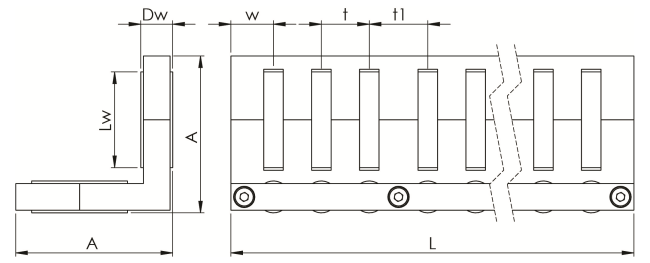

Typ
Wymiary
Nośność
A
Dw
Lw
t
t1
w
C
[N]
CO
[N]
VSF412
15
4
6
6
8
6
2 900
7 500
VSF612
18,5
6
5,8
9
11
8
3 400
10 800
VSF624
29,5
6
18
9
11
8
25 500
33 700
VSF1024
32
10
14
15
18
13
21 250
43 700
VSF1435
47
14
20
21
24
24
47 700
87 400

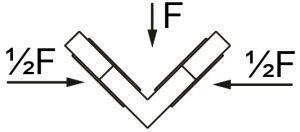

*)  - Nośność dla 1 wałka z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość wałków łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka +0/-t
